ЗАПУСК В ОБЫЧНОМ РЕЖИМЕ | ЗАПУСК В РЕЖИМЕ "MASTER" |
Теперь комплексное решение есть! Если раньше для запуска большого количества сирен (от 2-х и более) требовалось покупать дорогостоящее оборудование - командные пульты, то теперь одно устройство ЛУЧ-5м способно работать в режиме "MASTER" и контролировать запуск еще 16ть таких же устройств, при этом так же запуская сирену С-40 или С-28
Пусковое устройство «Луч-5М» предназначено для запуска сирен С-40 (С-28) и других модификаций по средствам каналов сети GSM (любого оператора сотовой связи). Контроль и запуск устройства разрешен от 1 до 8 операторов

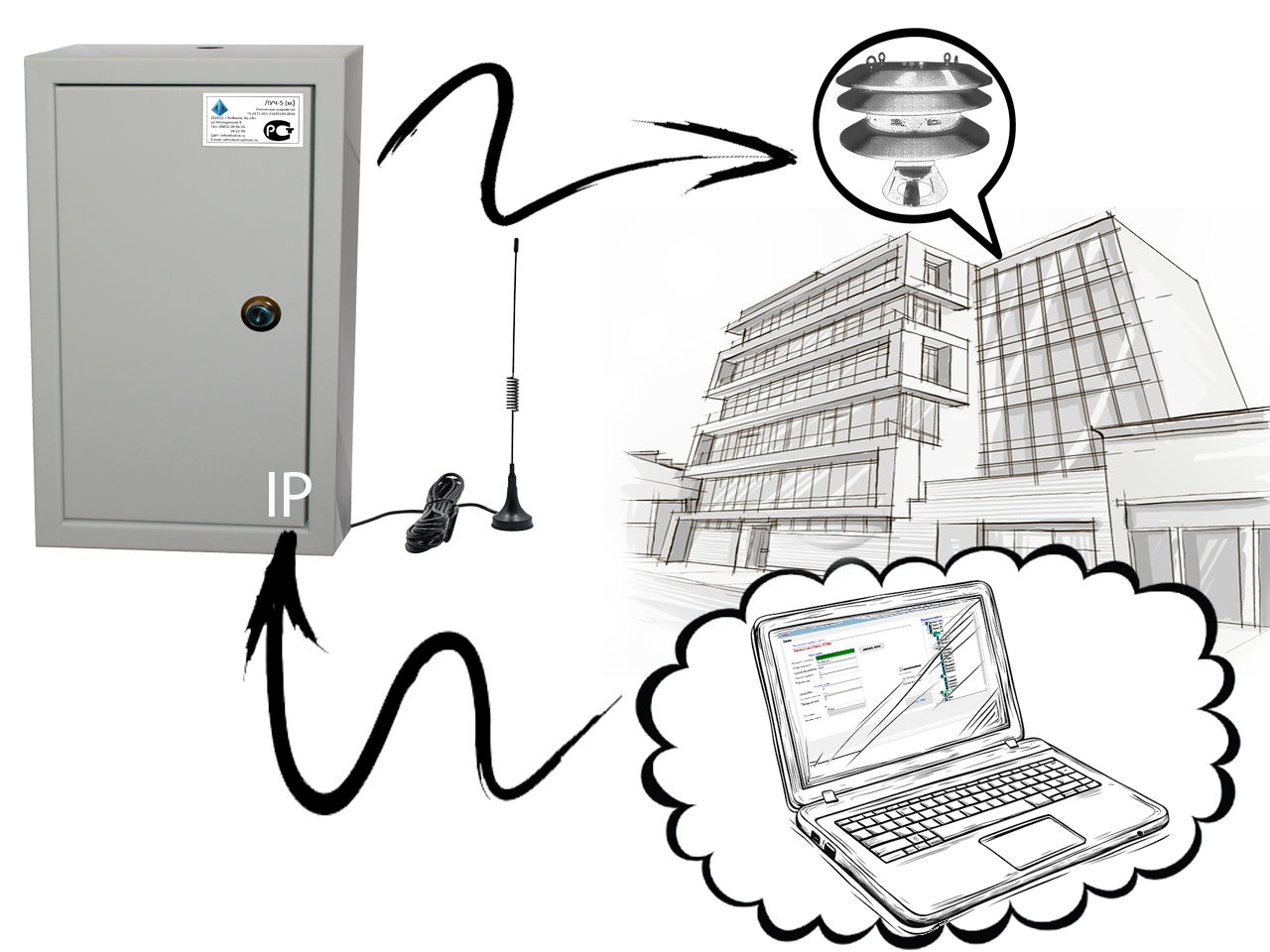

Устройство запуска сирен ЛУЧ-5М Используется в местах отсутствия или неустойчивой сети интернет (internet), возможности использовать оборудование (П-164, П-166, УДУФ, ОБ-60) узлов связи, а также в удаленных населенных пунктах и местах и местах временной дислокаций (разработка карьеров, шахт ,..) с возможности получения команд только по средствам каналов GSM (сотовой связи)
Технические характеристики Луч-5М
№ п.п. |
Характеристики |
Параметры |
1 2 3 4 5 6 7 8 9 10 11 |
подключение/отключение нагрузки мощностью , кВт период включения нагрузки, сек период паузы между включениями нагрузки, сек количество повторов Максимальная мощность потребления, Вт Управление по каналам сетей GSM управления с помощью DTMF команд Управление подчиненными устройствами в режиме «мастер», шт. Возможность подключения кнопки дистанционного включения. Габаритные размеры, мм Вес, кг |
До 5 До 600 До 600 1-255 не более 20 Вт. Присутствует Присутствует До 16 Присутствует 410х230х160 5 |
Включить(запустить) сирену с-40 (С-28) по сотовому и стационарному телефону
Инструкция.
3 способа включения сирены:
1-До поднятия трубки.
Сирена будет включена при первом же длинном гудке от устройства. Если дождаться 5-го гудка, то уст-во поднимет трубку и голосовыми фразами проговорит состояние.
2-после поднятия трубки.
Сирена будет включена сразу после поднятия трубки и затем устройство голосовыми фразами проговорит состояние оборудования.
3-DTMF командой .
Сирена будет включена после поднятия трубки дав команду в тональном режиме (DTMF) (описание команд ниже).
ЗАПУСК ГРУППЫ СИРЕН В РЕЖИМЕ "MASTER" "MASTER" - Данная функция предназначена для случаев, когда абоненту приходится управлять сразу несколькими устройствами одновременно. (+ 16 устройств) Оператору достаточно направить одну команду (звонок, команда DTMF, SMS) на устройство ЛУЧ-5М “мастер” , и на все подчиненные устройства "SLAVE" будет отправлена SMS ( команда 12 ) приводящая устройства в режим -"РАБОТА" - отчет о выполнении команды, от каждого подчиненного устройства, поступит на телефон абонента, инициировавшего эту команду.
|
«Подача команд управления происходит только от прописанных в телефонной книге устройства абонентов, в противном случае звонок будет отклонен»
Преимущества по сравнению с аналогами:
|
- Голосовая дистанционная диагностика состояния устройства - Комплексное решение для подключения сирены - Трехфазное и однофазное подключение сирены - Реализована защита для предотвращения отключения СИМ карты оператором - Внешняя антенна GSM |
GSM устройство оконечное Луч-5М
Проверка работоспособности пускового устройства сирен ЛУЧ-5М: |
|
|
Визуальный контроль: Зеленый светодиод - состояние GSM модуля. Если моргает 1 раз в секунду, то нет регистрации в сети GSM. Если моргает 1 раз в 3 сек, то есть регистрация в сети GSM. Красный светодиод – отображает состояние сирены. Горит - сирена вкл. Потушен – сирена выкл. Если часто моргает, то проблемы с питанием (например, отсутствие какой-либо фазы). 2-ой зеленый светодиод – функционирование самого уст-ва. Моргает 1 раз в 1 сек, то устройство работает нормально. При подключении программы конфигуратора мигает 1 раз в 3 сек. |
Устройство всё время контролирует исправность напряжения питания сирены. При неисправности питания (например, отсутствие какой либо фазы) красный светодиод будет часто мигать.
Блок дистанционного запуска сирен Луч-5М
Контроль принудительный:
Проверку сирены можно произвести непосредственно с устройства, для этого есть кнопка на плате устройства.
Настройка:
Настройка устройства производится при помощи программы конфигуратора работающей под Windows. Все настройки сохраняются в энерго-независимой памяти устройства.
В программе конфигурации задается период звучания сирены, период молчания и кол-во таких периодов звучания-молчания. При включении сирены любым из выше перечисленных способов она совершит заданное кол-во периодов звучания-молчания и затем сама выключится. Прервать работу сирены можно при помощи DTMF команды 014.
Управление устройством при помощи команд DTMF (режим тонального набора).
Управление устройством осуществляется при помощи 3-х значных цифровых команд с телефона абонента. Команды выдаются только в режиме установленного соединения с устройством.
012 - включить нагрузку
013 – запрос статуса устройства(проговорит ошибки, если всё нормально, то фраза - “ожидание команды”)
014 – выключить нагрузку
015 – включить микрофон (опционально)
017 - запрос параметров устройства СМСкой
Формат SMS сообщения:
CSQ=10 – уровень GSM сигнала
R=15 - число рестартов
Um=15,1 – напряжение основного источника напряжения
Us=12,6 – напряжение источника резервного питания
SIM=4,02 – напряжение питания SIM модуля
ALS_Sirena 22-06-17 версия ПО
018 - запрос баланса СМСкой
019 - команда restart (перезагрузить).
Настройка устройства программой конфигуратором.

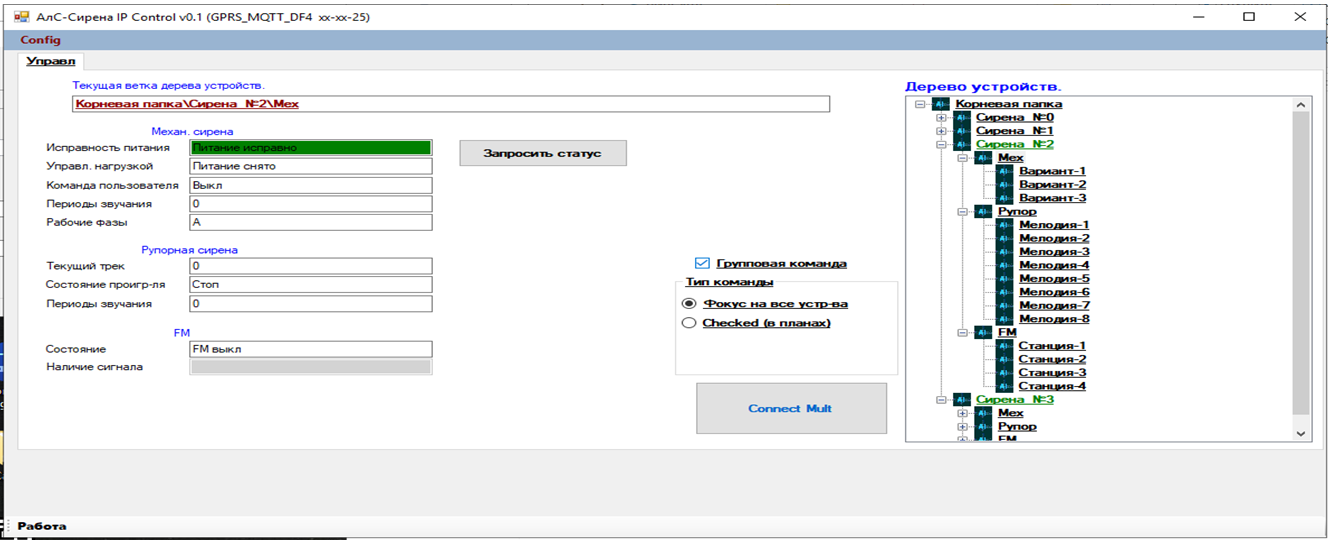

Настройка устройства осуществляется программой конфигуратором “АЛС-сирена конфигуратор”. Для работы программы необходима ОС Windows не ниже XP и кабель Mini USB для подключения. Кабель необходимо подключить в Mini USB разъем на плате устройства. Подключение кабеля USB до вкл устройства. При таком варианте после включения устройства оно войдет в режим первоначального программирования. Это не рабочий режим устройства. Этот режим используется для возможности первоначальной настройки устройства. Этот режим можно использовать для настройки устройства в любом случае. Подключение кабеля USB после включения и загрузки устройства. При таком варианте устройство находится в нормальном рабочем состоянии. В отличие от предыдущего режима здесь можно не только менять настройки устройства, но и в реальном времени наблюдать за работой устройства. Так же в этом режиме возможно выполнять проверку правильности функционирования устройства (например вкл выкл сирену.) |
||
После подключения кабеля в диспетчере устройств Windows должно появиться устройство с номером COM порта как показано ниже. Если Windows не сможет определить правильно устройство, то потребуется установка драйвера устройства. Запустить программу конфигуратора. В поле “Port Name” ввести номер порта Virtual COM Port указанного в диспетчере устройств Windows. Нажать кнопку “Открыть порт”. Внизу слева должно появиться “Соединение установлено”. Если соединение не устанавливается, то необходимо передернуть USB кабель в компьютере не выключая устройство. |
|
Начиная с прошивки версии 14.11.19 (для устройств Луч 5-М изготовленных до 14 ноября 2019г. режим “мастера” работать не будет): Важно: Для мастера и подчинённого устройства должен быть установлен одинаковый SMS ПинКод.
|
Более подробную информацию вы можете прочитать в инструкции или после обращения к нашему менеджеру |
